HVM-1000X2為標準的雙通道1000V高壓脈沖模塊，可以選配2路+1000V或者2路-1000V，也可以選配1路+1000V和一路-1000V。脈沖電壓從0 ~ 1000V連續可調。
HVM-1000X2模塊廣泛用于質譜儀、激光系統的高壓脈沖模塊的集成。該高壓模塊結構尺寸緊湊、性能穩定，上升沿優于25ns，采用外部觸發，可靈活調節和控制脈沖寬度以重復頻率。
西安靈楓源電子科技有限公司將于2022年4月22-24日參加在杭州召開的“全國生物電工與生物電磁高峰會議”
靈楓源將一并展出公司最新研發的高性能的脈沖電源，特別是基于不可逆電穿孔（IRE）原理的腫瘤消融（納米刀）脈沖電源，以及基于電磁超聲的心血管去鈣化的脈沖電源。
隨著生物電工與電磁技術在醫療與生命科學領域的不斷發展，譬如研究生命體活動自身產生的電磁現象、特征及規律，外加電磁場和其他屋立場對生命體作用效應與機制，以及醫療儀器、生命科學儀器中的電氣科學基礎問題，開發現金醫學診斷方法和醫學治療手段，研究現金電工裝備并應最終應用于生物、醫療、健康等相關領域。作為電氣科學、信息科學與生命、醫學等交叉融合的熱點領域，生物電工與電磁已經成為電工與電氣學科的新的增長點。
本次圍繞“面向世界科技前沿，反戰生物電工電磁，促進人民生命健康”這一主題的學術交流和研討會，將會就人機電磁圣經調控與腦機融合、生物電磁成像與電磁檢測、生物電磁效應及應用、等離子體生物醫學等主題做深入的交流和探討。
HVP-B2000/CMTI專用于半導體芯片的共模瞬態抗擾度的測試。HVP-B2000/CMTI可產生雙極性的+/- 2KV峰值電壓，脈沖斜坡速率最高達300KV/us。
HVP-B2000/CMTI斜坡發生器可按照客戶需求定制斜率變化組合。
輸出電壓：0 ~ +/- 2 KV 連續可調
峰值電流：40 A
輸出波形：可調斜坡的方波
斜率（默認）：
輸出頻率：100 Hz
其他參數可定制
脈沖寬度：100 ns ~ 10us
極性：雙極性
觸發：外部觸發、內部觸發
HVP-3000/CVDC產生的高壓脈沖波所形成脈沖超聲波碎石的原理可以有效的使人體嚴重鈣化的大塊心血管壁碎塊化。
靈楓源專為心血管去鈣化研制的高性比價高壓脈沖源：HVP-3000/CVDC，可產生超過1MHz重頻的穩定的高壓脈沖。
峰值電壓：+3kV，電壓峰值可調
上升沿/下降沿：< 100 ns
重復頻率：?jiǎn)未?– 1 MHz
每序列串總數: 1-10 個可調
脈沖寬度： 100 ns ~ 1us，可調
觸發方式：內部觸發、外部觸發
HVP-B10K/IRE最高可產生+/- 10KV，峰峰值20 KV；可適用于極端的不可逆電穿孔（IRE）的腫瘤消融，以及相關的科研與學術研究。
HVP-B10K/IRE因其優異的性能參數，包括：產生超高的電場強度，極快的陡脈沖，寬范圍的脈寬調節以及瞬時的高速重頻等，無論是復雜臨床應用，還是進一步學術探索，HVP-B10都是你不二選擇。
HVP-B5000/IRE 新一代多用途的納米刀腫瘤消融脈沖電源，雙極性+/- 5KV、峰峰值10KV的納秒脈沖波形，其脈沖寬度從200 ns 到5us可調，覆蓋阻抗范圍從50 Ohm到300 Ohm，支持脈沖串模式，其猝發頻率最高達1MHz，不僅靈活高效的實現pattern序列，且可以極大的降低治療時間。
HVP-B5000/IRE可支持單路的雙極性輸出：HVP-B5000/IRE,以及兩路獨立輸出雙極性5KV脈沖的HVP-B5000X2/IRE
| 指標 | 備注 | |
| 輸入電壓 | AC220V | |
| 負載范圍 | 50~300歐 | |
| 脈沖形狀 | 矩形方波 | |
| 脈沖極性 | 正極性、負極性、正負雙極性可設置 | |
| 脈沖控制 | 可單獨控制正負脈沖（可實現同一周期內輸出幅值、脈寬不等的雙極性脈沖（同一極性幅值脈寬相同）） | |
| 脈沖幅度 | ±5000V | |
| 電壓過沖 | 小于等于10%設置電壓 | |
| 平均功率 | 600W（正負各300W） | ±1000V，5us,? 6kHz?? 300w ±1500V，5us, 2.6k Hz?? 292.5w ±2000V，5us, 1.5k Hz?? 300w ±3000V，5us, 650 Hz?? 292.5w ±5000V，5us, 240 Hz?? 300w （以上為在100歐姆負載下指定電壓，最大脈寬單通道能輸出的最大頻率參數，雙通道頻率降低一半。） |
| 脈沖寬度 | 200ns-5us可調（步長5ns） | |
| 脈沖頻率 | 1Hz~10kHz可調（具體頻率受機器平均功率影響） | |
| 相間延遲 | 雙極性波形時正負波形之間的間隔:100ns-1000us | |
| 上升/下降沿時間 | 小于50ns | |
| 單脈沖模式 | 1.????? 單個脈沖輸出個數：1-65535可調，或者周期信號無窮多（步長為1） | |
| 2.????? 能設置輸出多少個脈沖串后自動停止 | ||
| 脈沖串模式 | 1）? 脈沖串內子脈沖個數1-100（正負算一個波形即一個周期） | |
| 2）? 脈沖串間隔1ms-1s | ||
| 3）? 串內脈沖寬度200ns-5us | ||
| 4）? 能設置輸出多少個脈沖串后自動停止 | ||
| 脈沖幅度衰減 | 100Ω 負載、3kV 幅度、5μs 脈寬、雙脈沖，脈沖后 沿幅度相比前沿幅度衰減<10% | |
| 控制方式以及功能 | 1）4U機箱，控制盒或者面板控制所有參數 | |
| 2）設定參數可記憶 | ||
| 3）啟停方式：手動啟停、腳踏啟停、外部觸發啟停，觸發延遲0-200ms（誤差正負1us） | ||
| 4）提供BNC輸入、輸出觸發接口可接受外部觸發信號，或者輸出觸發外部設備信號（5V TTL） | ||
| 5）提供RS485接口，提供通訊協議，用戶自行開發上位機 | ||
| 6）電壓幅值、脈寬、頻率、上升/下降沿時間、相位延遲時間、脈沖發放方式（單脈沖模式、脈沖串模式）、脈沖串間隔等參數均可在面板上調節。（所帶上位機初始軟件能控制） | ||
| 保護功能 | 1）? 設備如短路、過載、漏電、發熱嚴重等情況可自動停止（額定電流最大可設置為60A）。 | |
| 2）? 當出現電火花、電弧或波形不連續情況時能夠?qū)崟r(shí)報警 | ||
| 輸出端口 | 高壓輸出與地分開，且地有兩個或者以上數量接口。 | |
| 輸出通道數量 | 單通道、雙通道 | 單通道：HVP-B5000/IRE，雙通道：HVP-B5000X2/IRE |

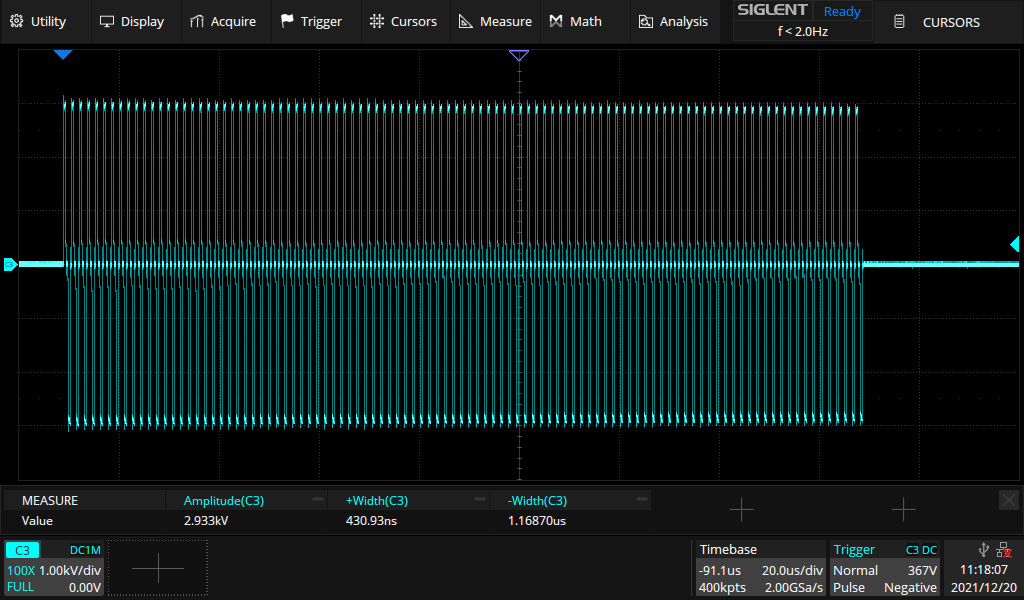

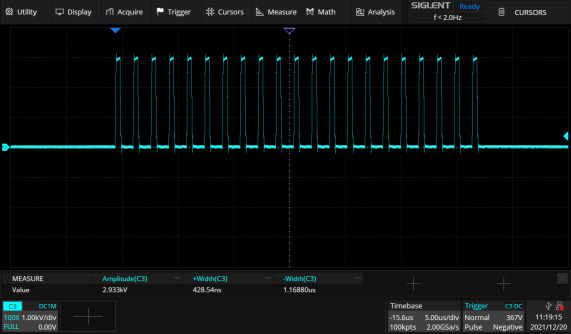

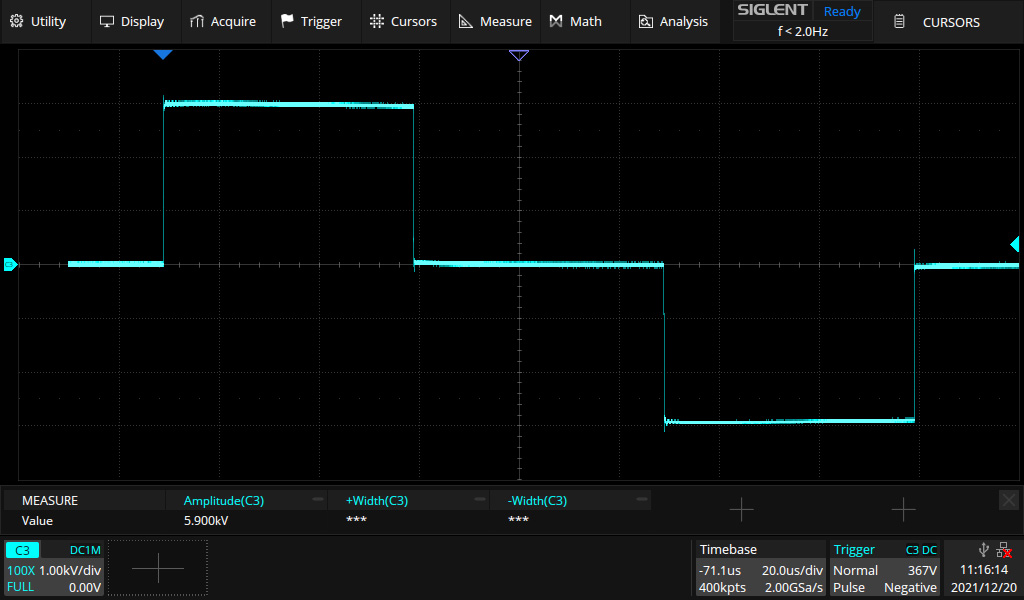

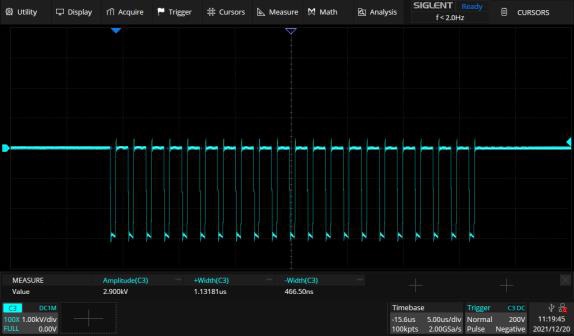

HVP-B3000/IRE 為單通道雙極性輸出的快速高壓納秒脈沖電源，其輸出的復合陡脈沖涵蓋從百納秒到數十微妙的脈寬方波，同時支持正負脈沖獨立可調，脈沖串（猝發模式）靈活定制。
HVP-B3000/IRE通過提高輸出電壓，進一步提高陡脈沖峰值電場；同時縮短脈沖寬度，進一步降低納米刀消融過程的熱效應。
脈沖波形：方波
脈沖形式 ：正向單脈沖、負向單脈沖、雙向?qū)ΨQ單脈沖、正向脈沖串、負向脈沖串、雙向?qū)ΨQ脈沖串
負載 ：100 Ω ~ 300 Ω （Opiton: 50 Ω ~ 300 Ω）
上升/下降沿(@100 Ω)： < 100 ns （空載< 20 ns）
正負脈沖間隔：默認固定間隔（可定制：當前單脈沖寬度 ~ 50 us 之間可調）
脈沖平頂寬度： 100 ns ~ 50 us, 10%誤差
單脈沖重復頻率： 1 ~ 10 Hz
脈沖串模式：支持
— 子脈沖寬度： 100 ns ~ 300 ns
— 串內子脈沖頻率： 1 KHz ~ 1 MHz
–串內子脈沖對數量 ：1 ~ 100（可單正、單負）
— 串外脈沖群重頻 ：1 ~ 10 Hz
觸發方式 ：內部觸發、外部觸發
尺寸： 標準4U機箱
HVP-B1500/IRE采用全固態器件設計的雙極性快速脈沖電源，峰值電壓從0 到±1.5KV可調，脈沖寬度最高可達100 us, 可應用不可逆電穿孔的腫瘤消融，以及基于可逆電穿孔原理的電穿孔儀的電轉染等應用。
HVP-B1500/IRE可以適應并匹配從50 Ohm 到 300 Ohm負載，可通用于納米刀消融的研究，以及人體與動物的各類器官和組織的腫瘤消融。
HVP-B200/IRE專為新一代不可逆電穿孔技術用于腫瘤消融的雙極性高壓納秒脈沖電源，廣泛應用于IRE科研、以及商業的納米刀消融。
HVP-B2000/IRE通過專有的MARX專利新技術，靈活輸出特有的從ns到us級的脈沖/脈沖串組合，其ns級高壓脈沖波形實現的復合陡脈沖電場為治療各樣的惡性腫瘤提供了高效、安全的手段。
HVP-20 P(N) 是最廣泛的用于氣體放電與低溫等離子體的高性能納秒高壓脈沖電源。
HVP-20P(N)采用專有的marx電路，實現高壓脈沖電源所有參數的便捷可調，包括峰值電壓0 – 20 KV （-20 KV）連續可調，脈沖寬度從0 – 1ms可調，以及特有的上升/下降沿可調，極大的拓展了科研人員的研究范圍；無論是等離子體放電、材料、分析儀器、生命科學還是物理基礎研究都能尋覓到HVP-20的應用。
輸出電壓: 0 to +20 KV（-20 KV）連續可調
極性：正極性（P）與負極性（N） 可選
輸出波形: 方波、三角波
脈沖頂寬： 0 – 1 ms 連續可調
上升沿/下降沿（@50 pF）： 50 – 500 ns， 10 ns 步進連續可調
最高重頻：(100 pF 負載):
a) 5 KHz, 20 KV
b) 9 KHz, 15 KV
c) 20 KHz, 10 KV
d) 100 KHz, 5 KV
過沖: < 5%
觸發: 內部觸發、以及外部觸發(> 50 ns 脈寬, and < 100 KHz重頻)
機械尺寸: 610 * 180 * 485 mm
重量: 約 18 kg
